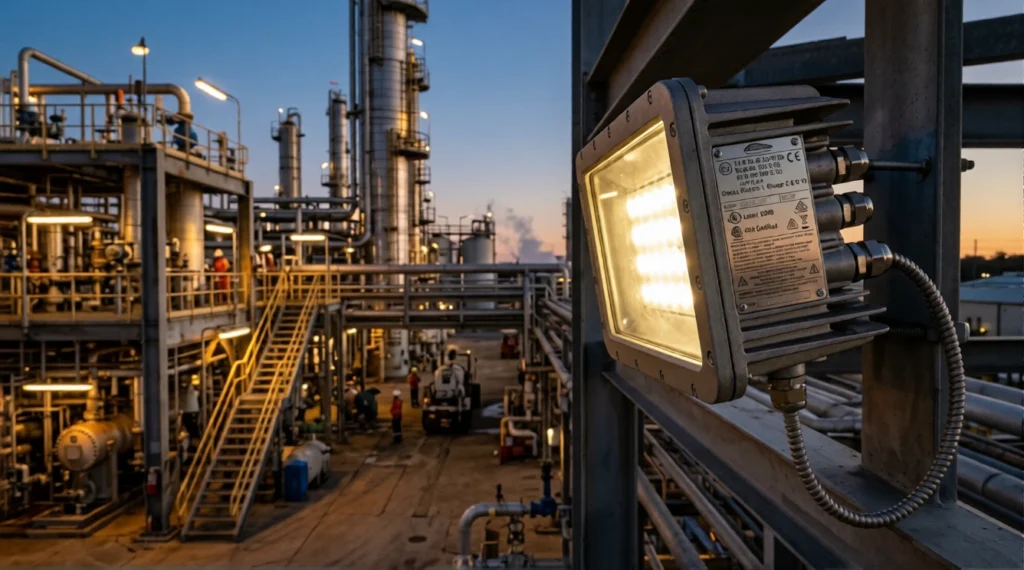

Sertifikasi lampu explosion proof dapat dibaca melalui kode marking yang tercantum pada nameplate lampu. Kode tersebut menunjukkan jenis perlindungan, klasifikasi gas atau debu, tingkat area berbahaya, serta batas suhu permukaan lampu.
Pemahaman terhadap sertifikasi lampu explosion proof membantu teknisi memilih lampu yang sesuai dengan kondisi hazardous area. Sistem ATEX dan IECEx menggunakan pendekatan zona, sedangkan UL dan CSA menggunakan sistem Class-Division serta mendukung pendekatan zona tertentu.
Kode Sertifikasi • Label Produk • Cara Verifikasi • Dokumen Pendukung
Kode Sertifikasi ATEX dan IECEx Menggunakan Sistem Zona
ATEX dan IECEx menggunakan kode marking untuk menjelaskan tingkat perlindungan peralatan terhadap atmosfer eksplosif. Contoh kode sertifikasi lampu explosion proof dapat berbentuk Ex db IIC T6 Gb.
Setiap bagian kode memiliki fungsi berbeda.
- Ex menunjukkan peralatan memiliki perlindungan terhadap atmosfer eksplosif.
- db menunjukkan metode flameproof enclosure yang menahan efek ledakan di dalam enclosure.
- IIC menunjukkan kelompok gas dengan tingkat bahaya tinggi seperti hidrogen dan asetilena.
- T6 menunjukkan suhu permukaan maksimum sebesar 85°C.
- Gb menunjukkan Equipment Protection Level tinggi untuk aplikasi yang sesuai dengan Zone 1.
Sistem zona juga membedakan tingkat risiko berdasarkan keberadaan atmosfer eksplosif. Zone 0 dan Zone 1 membutuhkan tingkat perlindungan lebih tinggi dibanding Zone 2.
Kode Sertifikasi UL dan CSA Menggunakan Class-Division
UL dan CSA secara tradisional menggunakan sistem Class-Division untuk mengklasifikasikan area berbahaya. Contoh penandaan dapat berbentuk Class I, Division 1, Groups C, D, T4.
Kode tersebut dapat dibaca melalui empat komponen utama.
- Class I menunjukkan keberadaan gas, uap, atau cairan mudah terbakar.
- Division 1 menunjukkan atmosfer berbahaya dapat muncul dalam kondisi operasi normal.
- Groups C dan D menunjukkan kelompok material seperti etilena dan propana.
- T4 menunjukkan batas suhu permukaan maksimum 135°C.
UL juga menjelaskan bahwa sistem Division dan sistem Zone dapat digunakan untuk klasifikasi area berbahaya di Amerika Utara.
Label Produk Menunjukkan Identitas dan Batas Operasi
Nameplate menjadi sumber informasi utama ketika teknisi membaca sertifikasi lampu explosion proof. Label produk harus memberikan informasi yang dapat dicocokkan dengan dokumen sertifikasi dan kebutuhan instalasi.
Informasi penting pada nameplate meliputi:
- Nama dan identitas produsen.
- Model dan nomor seri produk.
- Tegangan, frekuensi, daya, dan arus.
- Logo atau tanda sertifikasi.
- Kode Ex marking atau klasifikasi UL/CSA.
- Nomor sertifikat.
- Rentang suhu lingkungan atau Tamb.
- Informasi tambahan mengenai kondisi khusus penggunaan.
Nomor sertifikat menjadi identitas penting karena nomor tersebut memungkinkan pengguna melakukan pemeriksaan terhadap dokumen resmi produk.
Cara Verifikasi Sertifikasi Lampu Explosion Proof
Verifikasi sertifikasi lampu explosion proof harus membandingkan nameplate, klasifikasi area, dan dokumen sertifikasi. Proses tersebut mengurangi risiko penggunaan lampu yang tidak sesuai dengan kondisi lapangan.
Cocokkan Zona atau Division
Klasifikasi area harus sesuai dengan tingkat perlindungan lampu. Lampu untuk Zone 2 tidak boleh dianggap otomatis sesuai untuk Zone 1.
Cocokkan Kelompok Gas atau Debu
Kelompok material pada lampu harus mencakup material berbahaya yang terdapat di lokasi. Lampu dengan kelompok IIC dapat mencakup aplikasi dengan tingkat kelompok gas yang lebih rendah sesuai ketentuan sertifikasinya.
Cocokkan Temperature Class
Suhu permukaan maksimum lampu harus berada di bawah batas penyalaan material yang berada di sekitarnya. Nilai T6 memberikan batas suhu permukaan lebih rendah dibanding T4.
Periksa Nomor Sertifikat
Nomor sertifikat harus dapat ditelusuri melalui lembaga sertifikasi yang menerbitkannya. Akhiran tertentu juga perlu diperhatikan karena simbol seperti X dapat menunjukkan kondisi khusus penggunaan, sedangkan U dapat menunjukkan komponen bersertifikat yang belum menjadi produk akhir.
Cable Gland juga menjadi bagian penting dalam instalasi hazardous area karena pemilihan komponen instalasi harus mengikuti kebutuhan perlindungan peralatan.
Dokumen Pendukung Membuktikan Keaslian Sertifikasi
Dokumen pendukung membantu pengguna memastikan produk memiliki dasar sertifikasi dan petunjuk pemasangan yang jelas.
| Dokumen | Fungsi |
|---|---|
| CoC | Membuktikan kesesuaian produk berdasarkan sertifikasi yang diterbitkan lembaga terkait. |
| DoC | Menyatakan kesesuaian produk terhadap regulasi dan standar yang berlaku. |
| Manual Keselamatan | Menjelaskan pemasangan, batas operasi, dan komponen pendukung yang sesuai. |
| Maintenance Schedule | Menentukan jadwal pemeriksaan dan perawatan peralatan. |
| Drawing/Assembly Diagram | Menjelaskan konstruksi dan bagian penting peralatan. |
CSA juga membedakan area berdasarkan Class, Division, dan Zone untuk kebutuhan klasifikasi lokasi berbahaya.
Kesalahan Membaca Sertifikasi Lampu Explosion Proof
Kesalahan membaca kode pada sertifikasi lampu explosion proof dapat menyebabkan lampu dipasang pada area yang tidak sesuai. Beberapa kesalahan yang perlu dihindari meliputi:
- Menganggap semua lampu berlabel Ex cocok untuk semua hazardous area.
- Mengabaikan kelompok gas atau debu dalam sertifikasi lampu explosion proof.
- Mengabaikan Temperature Class yang tercantum pada sertifikat.
- Menggunakan lampu Division 2 pada area Division 1.
- Mengabaikan kondisi khusus yang tercantum dalam sertifikat sertifikasi lampu explosion proof.
- Membeli produk tanpa CoC, DoC, atau dokumen teknis pendukung.
CSA menjelaskan bahwa Division 1 digunakan ketika konsentrasi material mudah terbakar dapat muncul dalam kondisi operasi normal, sedangkan Division 2 digunakan ketika kondisi tersebut tidak mungkin muncul dalam operasi normal.
Penutup
Sertifikasi lampu explosion proof harus dibaca melalui kombinasi jenis proteksi, klasifikasi area, kelompok gas atau debu, Temperature Class, dan EPL atau Division. Memahami setiap bagian dalam sertifikasi lampu explosion proof membantu memastikan produk sesuai dengan karakteristik area berbahaya. ATEX dan IECEx menggunakan pendekatan zona, sedangkan UL dan CSA menggunakan sistem Class-Division serta sistem zona pada aplikasi tertentu.
Pemilihan lampu tidak cukup berdasarkan label Ex saja. Pengguna perlu mencocokkan nameplate, klasifikasi hazardous area, nomor sertifikat, serta dokumen pendukung sebelum melakukan instalasi. Untuk kebutuhan lampu dan komponen instalasi hazardous area, gunakan produk bersertifikasi dari distributor resmi seperti Silakan membaca artikel lainnya di Cable Gland atau menghubungi tim PT Radhika Eka Dayaguna melalui kontak WhatsApp yang tersedia untuk memperoleh rekomendasi produk sesuai kebutuhan proyek dan standar instalasi di area.
